Литье из высокопрочного чугуна

Сегодня одной из самых прогрессивных областей деятельности чугунолитейного завода «БКМЗлит» становится литье из такого материала, как высокопрочный чугун. Отливки из него имеют повышенную стойкость и долговечность.

Показатели надежности литья из высокопрочного чугуна практически идентичны показателям прочности стальных изделий.

Что такое высокопрочный чугун (ВЧШГ)?

Высокопрочный чугун, также известный как высокопрочный чугун с шаровидным графитом (ВЧШГ), — это разновидность чугуна, в структуре которого углерод содержится в виде шарообразных графитовых включений. Такая форма графита достигается благодаря введению в расплав магния или его сплавов, что значительно улучшает механические свойства материала.

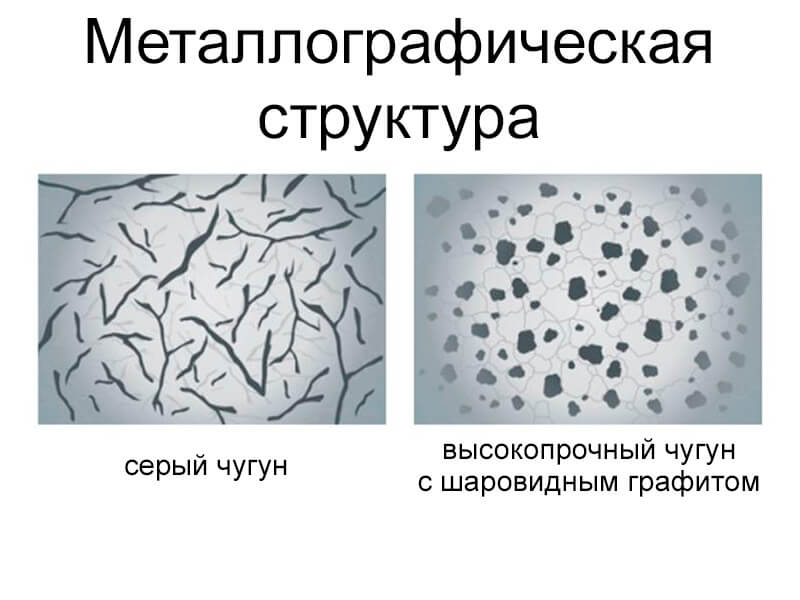

Основное отличие ВЧШГ от традиционного серого чугуна заключается именно в структуре графита. Если в сером чугуне он имеет пластинчатую форму, которая снижает прочность и пластичность материала, то в высокопрочном чугуне графит принимает форму сфер, которые не создают концентраторов напряжений. Это обеспечивает материалу высокую ударную вязкость, отличную растяжимость и устойчивость к нагрузкам.

Ключевые свойства ВЧШГ:

• прочность на растяжение: до 900 МПа и выше;
• отличная пластичность: удлинение при разрыве до 10 %;
• ударная вязкость: в несколько раз выше, чем у серого чугуна;
• хорошая обрабатываемость: несмотря на высокую прочность, ВЧШГ хорошо поддается механической обработке;
• коррозионная стойкость и вибропоглощение: характерные для всех видов чугуна.

Благодаря этим характеристикам высокопрочный чугун занимает промежуточное положение между обычным серым чугуном и конструкционными сталями, предлагая оптимальный баланс между прочностью, долговечностью и стоимостью. Именно поэтому ВЧ широко применяется в отливках, где требуется высокая механическая нагрузочная способность при сохранении литейных преимуществ.

Преимущества ВЧШГ по сравнению с другими типами чугуна

Высокопрочный чугун по своим механическим и технологическим характеристикам значительно превосходит традиционные типы чугуна — прежде всего серый и ковкий чугун. Благодаря особой структуре графита в виде сфер, ВЧШГ сочетает в себе прочность стали и литейные преимущества чугуна, что делает его особенно востребованным в машиностроении, энергетике, транспортной и коммунальной инфраструктуре.

Сравнение с серым чугуном

Серый чугун хорошо поглощает вибрации, но его механические свойства ограничены. ВЧШГ сохраняет литейную простоту, но обеспечивает высокую прочность и долговечность.

Сравнение с ковким чугуном

Ковкий чугун получают путем термической обработки белого чугуна, что делает его производство длительным и энергоемким. ВЧШГ же формируется непосредственно в процессе литья, что позволяет:

• сократить цикл производства;
• изготавливать более крупные и сложные по форме детали;
• обеспечивать стабильные свойства по всей толщине отливки.

Ковкий чугун используется для мелких деталей с умеренной нагрузкой, тогда как ВЧШГ идеально подходит для крупногабаритных и нагруженных узлов.

Сравнение со сталью

По прочностным характеристикам ВЧШГ может приближаться к конструкционным сталям, однако при этом:

• обладает меньшей плотностью (до 10% легче);
• легче поддается литью;
• технологически проще в производстве сложных форм;
• меньше подвержен короблению и деформации при охлаждении;
• лучше гасит вибрации.

В ряде применений ВЧШГ может успешно заменить стальные конструкции, особенно если важно сочетание жесткости, амортизации и экономичности.

Основные преимущества ВЧШГ

• высокая прочность при сохранении литейных свойств;
• устойчивость к динамическим и ударным нагрузкам;
• возможность изготовления тонкостенных и сложных по форме отливок;
• долговечность и коррозионная стойкость;
• снижение массы деталей без потери прочности.

Таким образом, ВЧШГ — это универсальный конструкционный материал, способный успешно заменить как традиционный чугун, так и в ряде случаев — сталь, обеспечивая при этом более низкие затраты на производство и эксплуатацию.

Сферы применения литья из высокопрочного чугуна

ВЧШГ используется в различных отраслях промышленности. Это идеальный материал для ответственных деталей и конструкций, работающих в условиях высокой нагрузки и агрессивной внешней среды.

Коммунальное хозяйство

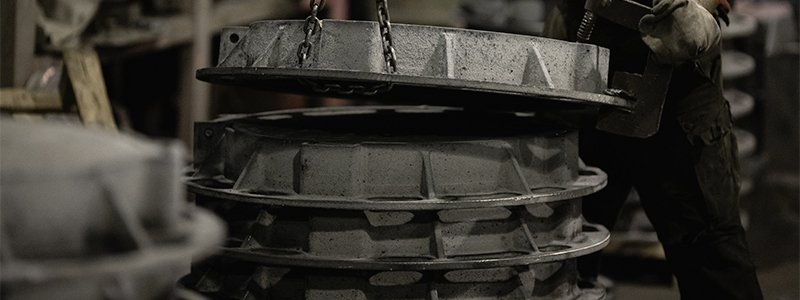

Одной из важнейших сфер применения ВЧШГ является производство элементов дорожной и коммунальной инфраструктуры, таких как:

• люки канализационные и смотровые;
• дождеприемники (ливневые решетки);
• рамы, крышки, запорные элементы для колодцев.

Преимущества использования ВЧШГ в этой сфере:

• высокая ударная прочность — люки не разрушаются даже при наезде тяжелого транспорта;
• износостойкость — решетки дождеприемников выдерживают постоянное воздействие воды, песка, реагентов;
• устойчивость к климатическим перепадам — материал сохраняет свойства как в мороз, так и в жару;
• повышенная безопасность — люки из ВЧШГ часто имеют противоскользящую структуру и специальные крепления от краж.

Благодаря этим качествам ВЧШГ стал стандартом для дорожного литья в большинстве российских городов, постепенно вытесняя варианты из полимерно-песчаной смеси и даже серого чугуна.

Машиностроение и автомобилестроение

ВЧШГ активно применяется при производстве:

• корпусов редукторов и коробок передач;
• шестерен, валов, фланцев, шкивов;
• деталей подвески и рулевого управления;
• кронштейнов и корпусов агрегатов.

Благодаря высокой механической прочности и хорошей обрабатываемости, высокопрочный чугун позволяет изготавливать нагруженные и ответственные детали, заменяя дорогостоящую сталь.

Нефтегазовая и энергетическая отрасли

В этих отраслях из ВЧШГ изготавливаются:

• трубопроводная арматура (задвижки, клапаны, муфты);
• корпуса насосов и компрессоров;
• опоры и фланцы труб.

Материал хорошо переносит высокое давление и агрессивные среды, устойчив к износу и эрозии.

Сельское хозяйство и спецтехника

Из ВЧШГ изготавливают:

• элементы трансмиссии сельхозмашин;
• корпуса и крышки редукторов;
• ступицы прицепной техники.

Благодаря способности выдерживать ударные и переменные нагрузки, высокопрочный чугун оптимален для работы в полевых и внепутевых условиях.

Железнодорожная и судостроительная отрасли

Здесь ВЧШГ применяют для изготовления:

• узлов тормозных систем;
• подшипниковых корпусов;
• деталей ходовой части.

Материал обеспечивает долгий срок службы, устойчивость к вибрациям и коррозии, особенно в условиях высоких механических нагрузок.

Литье из высокопрочного чугуна применяется везде, где требуются прочные, износостойкие и долговечные детали. От городского люка до промышленного редуктора — ВЧШГ уверенно вытесняет менее надежные материалы и позволяет получать продукцию, соответствующую современным требованиям прочности, безопасности и ресурсоэффективности.

Процесс получения ВЧШГ: особенности технологии

Производство высокопрочного чугуна (ВЧШГ) требует строгого соблюдения технологии, так как именно от правильной обработки расплава и формирования структуры графита зависит качество будущего изделия.

Этап 1: Выплавка чугуна

Процесс начинается с плавки металлического заряда в индукционных или дуговых печах. Состав шихты подбирается таким образом, чтобы обеспечить необходимый уровень углерода и кремния, а также минимальное содержание серы и фосфора, так как они негативно влияют на формирование шаровидного графита.

Этап 2: Модифицирование расплава магнием

Ключевой этап получения ВЧШГ — это модифицирование чугуна с целью превращения графита из пластинчатой в шаровидную форму. Для этого в расплав вводят магний или его сплавы с редкоземельными металлами (церий, лантан и так далее).

Методы модифицирования:

• проволочный способ — добавление магнийсодержащей проволоки в ковш;
• обработка в ковшах-инокуляторах — с использованием специальных модификаторов;
• обработка в реакционной камере — чаще применяется при серийном производстве.

Важно помнить, что магний активно реагирует с расплавом, вызывая бурное газовыделение. Поэтому процесс проходит в защищенной среде с контролем температуры и скорости реакции.

Этап 3: Дополнительное легирование и инокуляция

После модифицирования может быть проведена инокуляция — добавление небольшого количества ферросилиция или других присадок для улучшения структуры графита и предотвращения его вырождения при застывании. Также возможно легирование ванадием, медью или никелем для улучшения износостойкости, прочности и жаропрочности материала.

Этап 4: Заливка в формы

После завершения модифицирования чугун заливается в песчаные или металлические формы. От качества формовки и скорости охлаждения зависит структура материала:

• медленное охлаждение способствует формированию равномерной ферритно-перлитной структуры с высокими пластическими свойствами;
• быстрое охлаждение увеличивает долю перлита, повышая твердость и прочность, но снижая пластичность.

Этап 5: Термическая обработка

В некоторых случаях для стабилизации структуры и снятия внутренних напряжений изделия подвергаются отжигу или нормализации. Особенно это актуально при производстве крупных или ответственных деталей, работающих под нагрузкой.

Производство ВЧШГ требует высокой технологической культуры, строгого контроля состава и параметров модифицирования. Только при точном соблюдении всех этапов можно получить структурно однородный, прочный и надежный материал, соответствующий современным требованиям к деталям, работающим в тяжелых условиях.

Именно по этой причине крупные литейные предприятия, такие как ОАО «БКМЗлит», используют автоматизированные линии контроля и точную рецептуру модификации, гарантируя стабильное качество продукции из высокопрочного чугуна.

Основные методы литья из высокопрочного чугуна

Выбор метода литья при производстве деталей из высокопрочного чугуна напрямую влияет на точность геометрии, качество поверхности, механические свойства и затраты на изготовление. Благодаря хорошим литейным качествам ВЧШГ может обрабатываться различными способами, что делает его универсальным материалом как для серийного, так и для индивидуального производства.

Литье в песчаные формы (одноразовые формы)

Это наиболее распространенный и универсальный способ, применяемый для производства средних и крупных партий изделий.

Преимущества:

• невысокая стоимость формовочных материалов;
• гибкость — подходит для сложной геометрии и крупных деталей;
• возможность быстрого запуска в производство.

Область применения: люки, дождеприемники, корпуса редукторов, опоры, фланцы.

Особенности: качество поверхности зависит от используемого песка и связующих компонентов. Часто применяется механическая формовка для повышения точности.

Литье в кокиль (металлические формы)

Метод, основанный на заливке расплава в многократно используемую металлическую форму (кокиль), применяется для получения точных, тонкостенных и серийных изделий.

Преимущества:

• высокая точность размеров;
• отличное качество поверхности;
• повышенная плотность отливки;
• снижение объема механической обработки.

Область применения: детали автомобилей и механизмов: шкивы, крышки, ступицы, фланцы, кронштейны.

Особенности: процесс требует строгого температурного контроля, так как быстрое охлаждение влияет на структуру и свойства графита. Может использоваться совместно с графитизированными вставками, чтобы минимизировать внутренние напряжения.

Центробежное литье

Применяется для производства цилиндрических деталей, таких как трубы, втулки, кольца, гильзы. Расплав под действием центробежной силы равномерно распределяется по стенкам вращающейся формы.

Преимущества:

• высокая плотность металла;
• минимум внутренних дефектов;
• отличная структура металла по толщине стенки.

Особенности: идеально подходит для тонкостенных изделий с высокой прочностью.

Литье по выплавляемым моделям (инвестиционное литье)

Используется в случаях, когда требуется высочайшая точность и сложная геометрия, например, при производстве компонентов с внутренними полостями или тонкими стенками.

Преимущества:

• исключительная точность;
• гладкая поверхность отливки;
• минимальные припуски на механическую обработку.

Область применения: авиация, оборонная промышленность, медицинская техника, а также небольшие партии высокоточных деталей.

Литье с газифицируемыми моделями (Lost Foam)

Современная технология, при которой пенополистирольная модель детали испаряется при заливке металла, оставляя в песке форму.

Плюсы метода:

• позволяет сократить количество оснастки;
• обеспечивает хорошее качество поверхности;
• экономичен при изготовлении единичных и мелких партий.

Метод литья подбирается с учетом:

• тиража (серийность или единичное производство);
• требуемой точности;
• массы изделия;
• геометрической сложности.

Контроль качества и свойства готовых изделий

Контроль качества изделий из ВЧ является важнейшим этапом производства, от которого напрямую зависит безопасность эксплуатации, срок службы и соответствие продукции требованиям заказчика. Поскольку отливки из ВЧ применяются в ответственных узлах и конструкциях, они проходят комплексную проверку по нескольким направлениям.

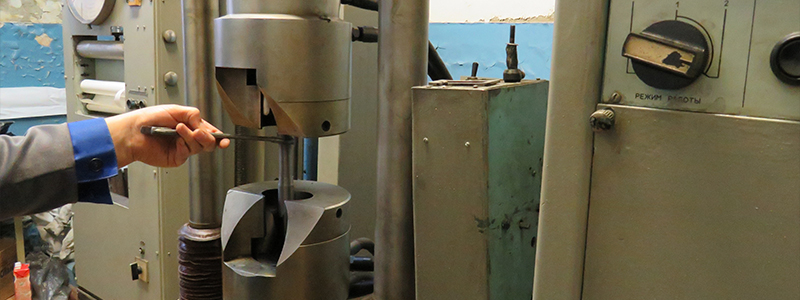

Механические испытания

После литья от каждой партии материала отбираются контрольные образцы, на которых проводятся испытания на:

• прочность на растяжение (должна достигать 400-900 МПа);
• ударную вязкость (способность сопротивляться разрушению при динамических нагрузках);
• относительное удлинение при разрыве (показатель пластичности);
• твердость (определяется методами Бринелля, Виккерса или Роквелла).

Эти данные позволяют удостовериться, что структура графита сформирована правильно, а сплав обладает необходимыми эксплуатационными характеристиками.

Металлографический анализ

В лабораторных условиях изучается структура графита и матрицы чугуна под микроскопом. Проверяется:

• форма графитовых включений (должна быть шаровидной);
• равномерность распределения графита;
• структура металлической основы (ферритно-перлитная или перлитная, в зависимости от назначения изделия).

Этот анализ особенно важен для крупных деталей, от которых требуется равномерность свойств по всему объему.

Неразрушающий контроль

Применяется для выявления внутренних дефектов, трещин, раковин, усадочных пустот и пор в отливках. Используются следующие методы:

• ультразвуковой контроль (УЗК) — определяет внутренние дефекты на глубине;
• магнитопорошковый контроль — позволяет обнаружить трещины и поверхностные поры;
• рентгенография (радиография) — применяется для сложных и особо ответственных деталей;
• визуальный и измерительный контроль — определение соответствия геометрии чертежам, контроль поверхности, наличия облоя и прочих литейных дефектов.

Геометрические и весовые параметры

Изделия проверяются на соответствие техническим чертежам, допускам и посадкам, а также измеряется масса. Это особенно важно при производстве:

• коммунальных изделий (люков, решеток), где отклонения могут привести к неправильной посадке;
• машиностроительных деталей, где точность влияет на сборку и работу узлов.

Испытания под нагрузкой

Для особо ответственных изделий (например, гидравлической арматуры или деталей ходовой части) дополнительно проводятся:

• гидроиспытания на герметичность;
• испытания на изгиб и сжатие;
• ресурсные циклы — моделирование условий эксплуатации с повторяющимися нагрузками.

Контроль качества изделий из ВЧШГ — это многоуровневая система проверок, которая включает как стандартные испытания, так и специальные методы диагностики. Только при комплексном подходе можно гарантировать, что продукция будет:

• надежной в эксплуатации;
• соответствовать ГОСТ и ТУ;
• иметь длительный срок службы без скрытых дефектов.

ОАО «Чугунолитейный завод БКМЗ» уделяет особое внимание контролю качества: на предприятии функционирует собственная лаборатория, применяются современные методы контроля, а каждая партия продукции проходит обязательные испытания.

Примеры деталей, отливаемых из высокопрочного чугуна

Благодаря универсальности материала его применяют как в крупногабаритных промышленных изделиях, так и в мелкосерийных высокоточных компонентах. Ниже приведены основные категории продукции, изготавливаемой методом литья из чугуна марок ВЧ.

Элементы городской инфраструктуры

• канализационные люки;
• дождеприемные решетки;
• опорные кольца и крышки для колодцев.

Эти изделия ежедневно подвергаются интенсивным механическим нагрузкам, перепадам температур и воздействию агрессивной среды. ВЧШГ обеспечивает высокую износостойкость и ударопрочность, что особенно важно при монтаже на проезжих частях дорог и в зонах с высокой транспортной нагрузкой.

Детали трубопроводной арматуры

• фланцы;
• муфты;
• корпуса задвижек и клапанов.

Такие изделия должны выдерживать высокое давление, гидроудары и контакт с агрессивными жидкостями. ВЧШГ позволяет отливать тонкостенные, но прочные корпуса, устойчивые к растрескиванию и коррозии.

Машиностроительные компоненты

• корпуса редукторов и коробок передач;
• шестерни и шкивы;
• кронштейны, валы, опоры.

Благодаря хорошей обрабатываемости и стабильной структуре, ВЧШГ активно используется для отливки силовых и опорных элементов механизмов, работающих под нагрузкой.

Железнодорожные и транспортные компоненты

• корпуса букс;
• оси и кронштейны сцепок;
• детали тормозных систем.

ВЧШГ незаменим при производстве нагруженных узлов, требующих точной геометрии и длительного ресурса эксплуатации без отказов.

Элементы сельскохозяйственной техники

• Корпуса редукторов;
• Втулки и шайбы;
• Рамы и кронштейны навесного оборудования.

Сельхозтехника часто работает в условиях абразивного износа и механических ударов, где важно обеспечить высокую прочность и отказоустойчивость без увеличения веса конструкции.

Почему стоит выбирать изделия из высокопрочного чугуна?

ВЧШГ сегодня по праву считается одним из самых перспективных и универсальных материалов в литейной промышленности. Он сочетает в себе прочность стали, литейные преимущества серого чугуна и превосходные эксплуатационные характеристики, что делает его оптимальным выбором для широкого спектра изделий — от люков и дождеприемников до деталей сложных машиностроительных узлов.

Основные преимущества ВЧШГ

• Шаровидная форма графита, обеспечивающая высокую прочность и пластичность.
• Хорошая износостойкость и вибропоглощение, особенно актуальные для транспорта и коммунальной инфраструктуры.
• Возможность изготовления изделий сложной формы, включая тонкостенные отливки;
• Снижение массы конструкций без потери прочности.
• Хорошая обрабатываемость и совместимость с современными методами термо- и механообработки.

Преимущества сотрудничества с ОАО «БКМЗлит»

При выборе поставщика деталей из высокопрочного чугуна (ВЧШГ) ключевыми факторами становятся не только качество материала, но и технологические возможности, опыт производства и уровень сервисного сопровождения.

ОАО «БКМЗлит» — это надежный партнер, проверенный временем.

Собственное литейное производство

На предприятии действует современный литейный цех, оснащенный индукционными плавильными печами, автоматизированными линиями формовки и участками механической обработки. Это позволяет выпускать широкий спектр изделий из ВЧШГ по чертежам заказчика или на основе типовых решений.

Полный цикл контроля качества

ОАО «БКМЗлит» осуществляет многоступенчатый контроль качества:

• входной контроль сырья и материалов;
• металлографический и механический анализ;
• неразрушающие испытания готовых отливок;
• контроль геометрии и массогабаритных параметров.

Предприятие сертифицировано по системе ISO 9001:2015, что подтверждает соответствие международным стандартам менеджмента качества.

Гибкость и индивидуальный подход

Компания работает как с масштабными заказами, так и с мелкосерийными партиями. Возможна разработка индивидуальной оснастки, адаптация технологических процессов под задачи конкретного клиента, изготовление нестандартных изделий по 3D-моделям и техническим условиям заказчика.

Конкурентные сроки и цены

Собственные производственные мощности и оптимизированная логистика позволяют:

• обеспечивать стабильные сроки изготовления, даже при сложной номенклатуре;
• сдерживать рост цен, оставаясь конкурентоспособными на фоне импортной продукции;
• предлагать гибкие условия оплаты и поставки.

Выбирая «БКМЗлит» в качестве поставщика литейной продукции из высокопрочного чугуна, заказчик получает:

• гарантированное качество;
• индивидуальный подход;
• экономически выгодные решения.

Это делает сотрудничество с предприятием не просто удобным, но и стратегически оправданным выбором для тех, кто ценит надежность, технологичность и долгосрочное партнерство.
